Ersatzteile für Koppe KA 100 Kaminofen

Original Feuerraumauskleidung B für den Kaminofen Koppe KA 100

• Der Hersteller hat den 5-teiligen Bodenbereich (4 Bodensteine + Ascherost) auf einen Guss-Feuerraumboden umgestellt.
• Diese Auskleidung benötigen Sie wenn Sie schon eine Umstellung auf den Feuerraumboden aus Guss vorgenommen haben. (Merkmal sind die Metall-Halterungen links und rechts im Bodenbereich)

• 8-teiliges Set

Koppe KA 100 Feuerraumauskleidung Eckdaten:

• 8 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Schamotte
• Seitenstein links vorne (138 x 405/478 x 40 mm), Seitenstein links hinten (155 x 312/403 x 40 mm)
• Seitenstein rechts vorne (138 x 405/478 x 40 mm), Seitenstein rechts hinten (155 x 312/403 x 40 mm)
• gelochter Rückwandstein links (220 x 340 x 35 mm)
• gelochter Rückwandstein rechts (220 x 340 x 35 mm)

• Material Vermiculite
• Zugumlenkung unten (400 x 225 x 30 mm)
• Zugumlenkung oben (400 x 220 x 30 mm)

• Positionen A, B, C, D, E in der Explosionszeichnung

Original Feuerraumboden für den Kaminofen Koppe KA 100

Koppe KA 100 Feuerraumboden Eckdaten:

• Bodenplatte, Brennraumboden
• Maße (B/L/H) 340 mm x 415 mm x 55 mm
• Material Guss

Scheibendichtung für den Kaminofen Koppe KA 100

Koppe KA 100 Scheibendichtung Eckdaten:

• Glasdichtung, Dichtung
• Hohlkordeldichtung
• Länge 2,00 m
• Durchmesser 6 mm
• selbstklebend

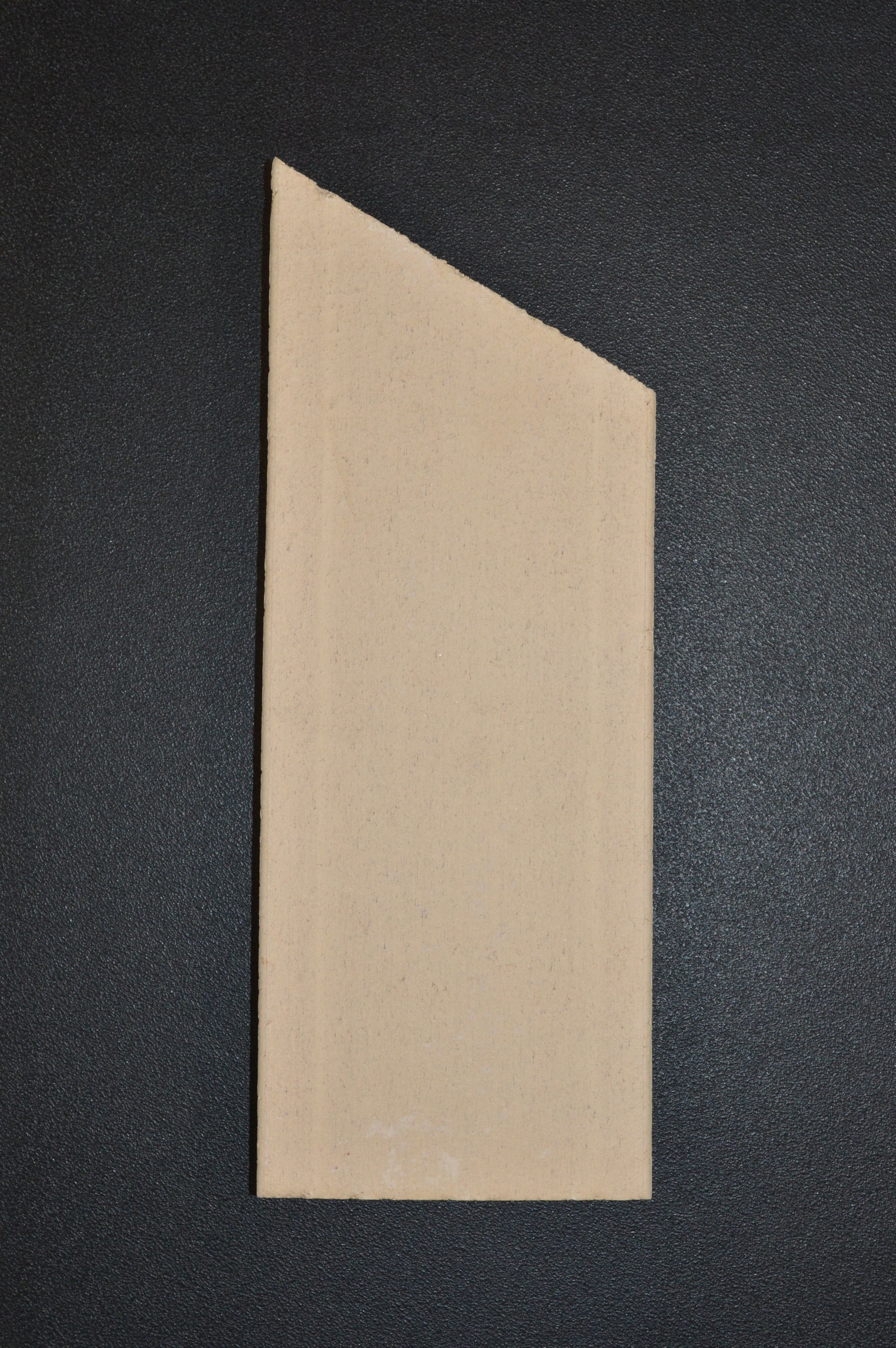

Original Seitenstein links hinten für den Kaminofen Koppe KA 100

Koppe KA 100 Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 155 mm x 312/403 mm x 40 mm
• Material Schamotte
• Position D in der Explosionszeichnung

Original Seitenstein links vorne für den Kaminofen Koppe KA 100

Koppe KA 100 Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottsteine
• Maße (B/L/H) 138 mm x 405/478 mm x 40 mm
• Material Schamotte
• Position C in der Explosionszeichnung

Original Seitenstein rechts hinten für den Kaminofen Koppe KA 100

Koppe KA 100 Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottstein
• Maße (B/L/H) 155 mm x 312/403 mm x 40 mm
• Material Schamotte
• Position D in der Explosionszeichnung

Original Seitenstein rechts vorne für den Kaminofen Koppe KA 100

Koppe KA 100 Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Schamottsteine
• Maße (B/L/H) 138 mm x 405/478 mm x 40 mm
• Material Schamotte
• Position C in der Explosionszeichnung

Original Türdichtung für den Kaminofen Koppe KA 100

• Der Hersteller hat eine Umstellung der Dichtung vorgenommen. Bisher war eine Alu-Dichtschnur mit Messing verbaut.
• Für die Montage dieser Dichtung wird ein Kleber benötigt

Koppe KA 100 Türdichtung Eckdaten:

• Türband, Dichtschnur
• Kordeldichtung
• Länge 2,40 m
• Durchmesser 8 mm

Original Zugumlenkung oben für den Kaminofen Koppe KA 100

Koppe KA 100 Zugumlenkung oben Eckdaten:

• Umlenkung, Flammenschild
• Maße (B/L/H) 400 mm x 220 mm x 30 mm
• Material Vermiculite
• Position A in der Explosionszeichnung

Original Zugumlenkung unten für den Kaminofen Koppe KA 100

Koppe KA 100 Zugumlenkung unten Eckdaten:

• Rauchgasumlenkung, Umlenkung
• Maße (B/L/H) 400 mm x 225 mm x 30 mm
• Material Vermiculite
