Ersatzteile für Koppe Lyra Kaminofen

Original Abgasstutzen schwarz für den Kaminofen Koppe Lyra

• inkl. Dichtung und Schrauben

Koppe Lyra Abgasstutzen Eckdaten:

• Abluftstutzen, Anschlussstutzen
• Durchmesser 155 mm
• Material Guss
• Farbe schwarz
• Position Position 38 in der Explosionszeichnung in der Explosionszeichnung

Original Feuerraumauskleidung für den Kaminofen Koppe Lyra

• 7-teiliges Set

Koppe Lyra Feuerraumauskleidung Eckdaten:

• 7 Stück
• Feuerraumauskleidung, Brennraumsteine

• Material Vermiculite
• Seitenstein links vorne (177 x 349/378 x 30 mm), Seitenstein links hinten (160 x 320/347 x 30 mm)
• Seitenstein rechts vorne (177 x 349/378 x 30 mm), Seitenstein rechts hinten (160 x 320/347 x 30 mm)
• gelochter Rückwandstein links (197 x 311 x 30 mm), gelochter Rückwandstein rechts (197 x 311 x 30 mm)
• Zugumlenkung (385 x 238 x 35 mm)

Original Feuerraumboden für den Kaminofen Koppe Lyra

Koppe Lyra Feuerraumboden Eckdaten:

• Bodenplatte, Feuerraummulde
• Maße (B/L/H) 360 mm x 413 mm x 40/58 mm
• Stärke 6 mm
• Material Guss

Original Feder für den Kaminofen Koppe Lyra

Koppe Lyra Feder Eckdaten:

• Zugfeder, Verschlussfeder
• Maße (B/L) 15 mm x 221 mm
• Material Stahl
• Form Feder

Original Hitzeschutzplatte für den Kaminofen Koppe Lyra

Koppe Lyra Hitzeschutzplatte Eckdaten:

• Platte, Schutzplatte
• Maße (B/L/H) 414 mm x 112 mm x 3 mm
• Material Metall

Original Rückwandstein links für den Kaminofen Koppe Lyra

Koppe Lyra Rückwandstein links Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 197 mm x 311 mm x 30 mm
• Material Vermiculite
• Position 13 in der Explosionszeichnung

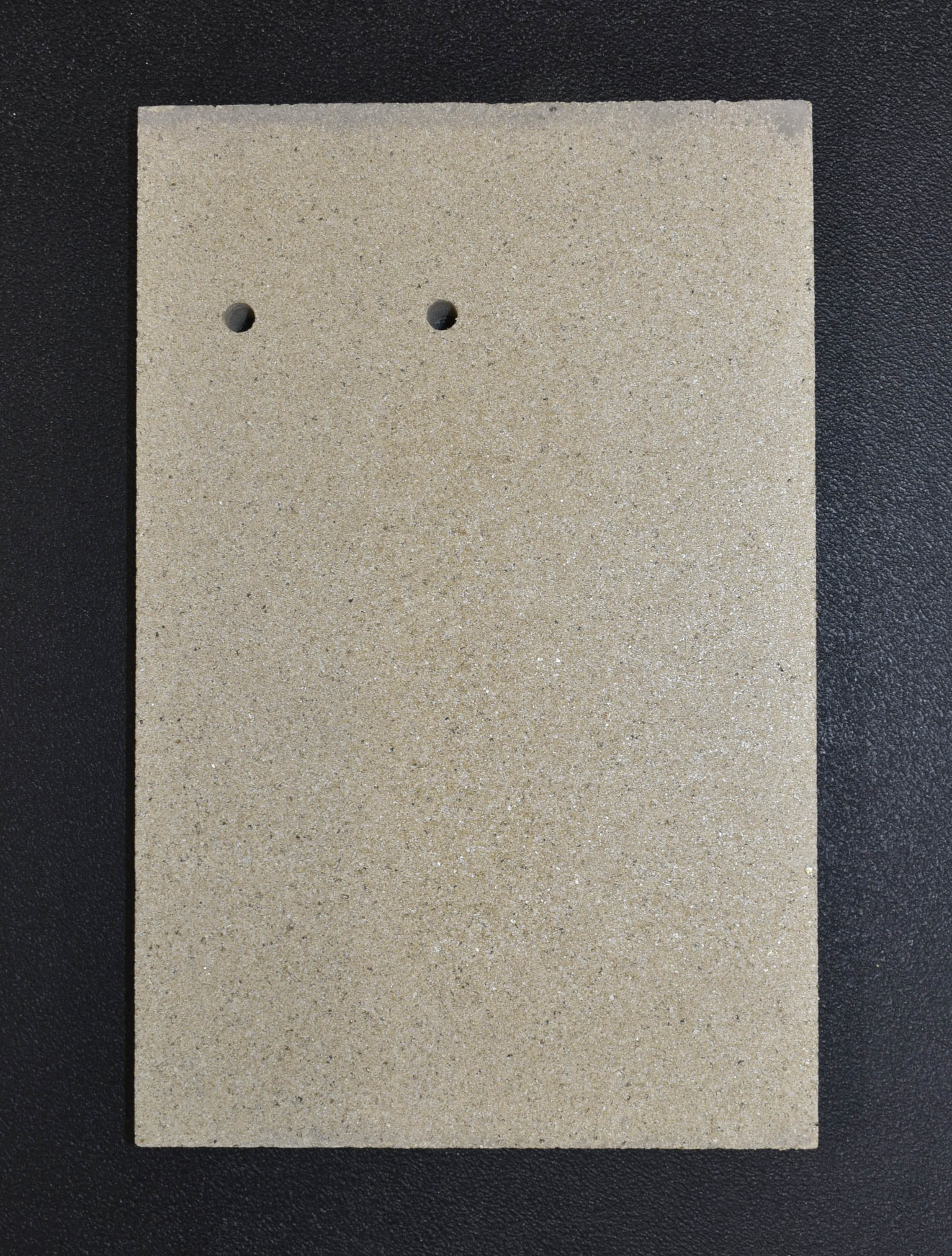

Original Rückwandstein rechts für den Kaminofen Koppe Lyra

Koppe Lyra Rückwandstein rechts Eckdaten:

• Brennraumstein, Feuerraumstein
• Maße (B/L/H) 197 mm x 311 mm x 30 mm
• Material Vermiculite
• Position 12 in der Explosionszeichnung

Scheibendichtung für den Kaminofen Koppe Lyra

Koppe Lyra Scheibendichtung Eckdaten:

• Glasdichtung, Dichtung
• Flachdichtung
• Maße (B/H) 8 mm x 2 mm
• Länge 1,50 m
• selbstklebend

Original Seitenstein links hinten für den Kaminofen Koppe Lyra

Koppe Lyra Seitenstein links hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 160 mm x 320/347 mm x 30 mm
• Material Vermiculite
• Position 14 in der Explosionszeichnung

Original Seitenstein links vorne für den Kaminofen Koppe Lyra

Koppe Lyra Seitenstein links vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 177 mm x 349/378 mm x 30 mm
• Material Vermiculite
• Position 15 in der Explosionszeichnung

Original Seitenstein rechts hinten für den Kaminofen Koppe Lyra

Koppe Lyra Seitenstein rechts hinten Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 160 mm x 320/347 mm x 30 mm
• Material Vermiculite
• Position 14 in der Explosionszeichnung

Original Seitenstein rechts vorne für den Kaminofen Koppe Lyra

Koppe Lyra Seitenstein rechts vorne Eckdaten:

• Brennraumstein, Feuerraumstein
• Vermiculitestein
• Maße (B/L/H) 177 mm x 349/378 mm x 30 mm
• Material Vermiculite
• Position 15 in der Explosionszeichnung

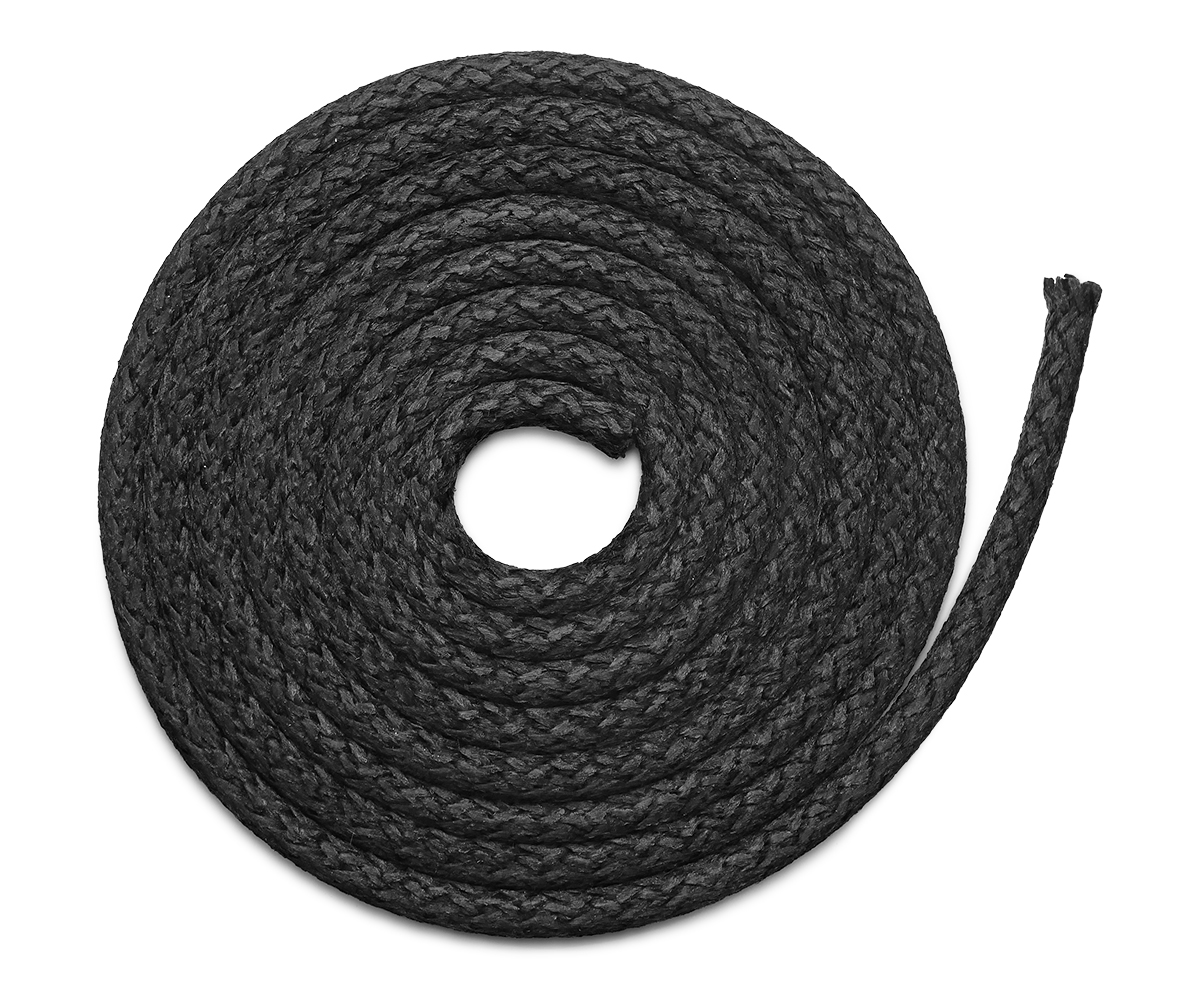

Türdichtung für den Kaminofen Koppe Lyra

• Wir empfehlen einen zusätzlichen Kleber, der die Montage - durch punktuelles Auftragen - erleichtert.
• Auch bieten wir separate Dichtungsabbinder, die das Ausfransen der Kordelenden verhindern.

Koppe Lyra Türdichtung Eckdaten:

• Dichtschnur, Dichtung
• Kordeldichtung
• Länge 3,00 m
• Durchmesser 12 mm

Original Zugumlenkung für den Kaminofen Koppe Lyra

Koppe Lyra Zugumlenkung Eckdaten:

• Rauchgasumlenkung, Flammenschild
• Maße (B/L/H) 390 mm x 240 mm x 35 mm
• Material Vermiculite
• Position 11 in der Explosionszeichnung

Original Halterung für Zugumlenkung für den Kaminofen Koppe Lyra

Koppe Lyra Halterung für Zugumlenkung Eckdaten:

• Haltevorrichtung, Halter
• Maße (B/L/H) 350 mm x 70 mm x 1 mm
• Material Stahl
• Form abgewinkelt
• Position 13a in der Explosionszeichnung

Original Zugumlenkung Stahl für den Kaminofen Koppe Lyra

Koppe Lyra Zugumlenkung Eckdaten:

• Rauchgasumlenkung, Prallplatte
• Maße (B/L/H) 417 mm x 220 mm x 5 mm
• Material Metall
